在化学工程和化工分离技术中，萃取槽作为一种关键的液-液萃取设备，其结构设计和功能布局对萃取效率与分离效果有着至关重要的影响。本文将结合萃取槽结构示意图，全面解析萃取槽的构造特点、工作原理及优化方向，帮助读者深入了解这一核心设备。

萃取槽概述

萃取槽，作为化工生产中的“心脏”，主要用于实现两种或多种不相溶液体之间的物质转移。通过精确控制萃取条件，如温度、压力、溶剂比等，萃取槽能够有效地将目标组分从一种溶剂转移到另一种溶剂中，从而实现物质的分离与提纯。

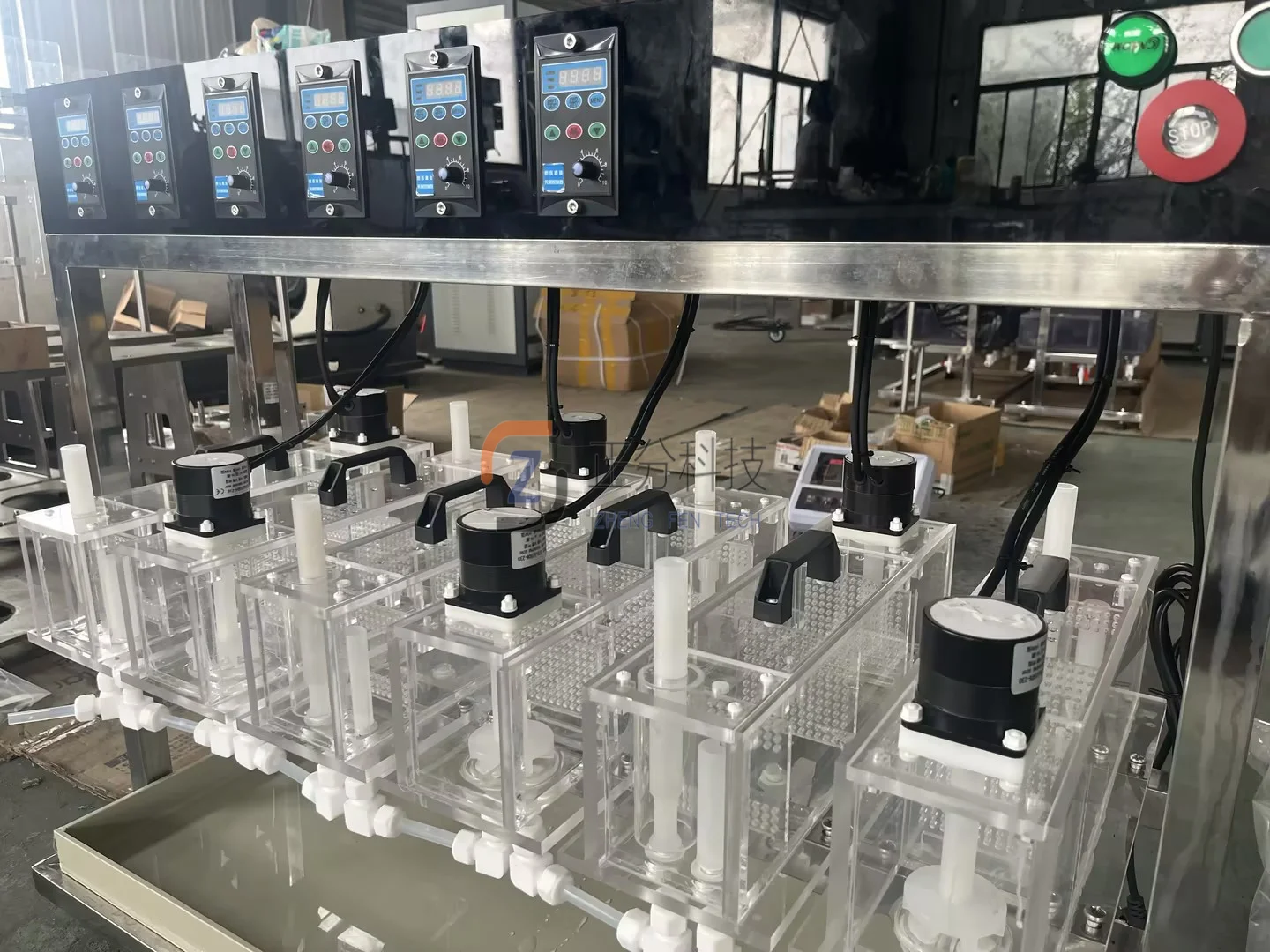

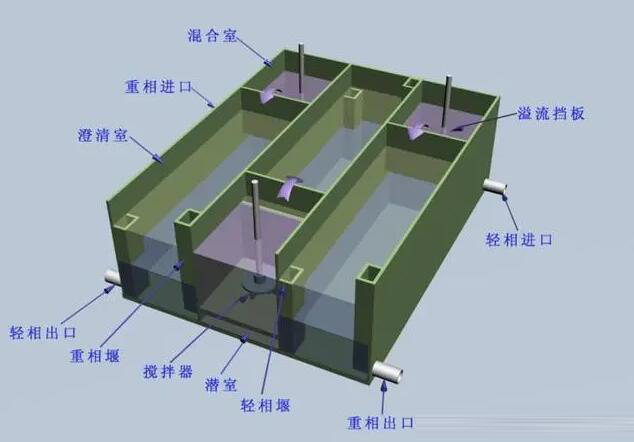

萃取槽结构示意图详解

1. 混合室

混合室是萃取槽的起始部分，负责将待萃液和萃取剂进行充分混合。该区域通常包括进料口、混合器、搅拌器及溢流挡板等设备。

• 进料口：用于引入待萃液和萃取剂，确保物料按预定比例进入混合室。

• 混合器与搅拌器：通过机械搅拌或脉冲喷射等方式，实现两种液体的充分混合，增大相际接触面积，提高传质效率。

• 溢流挡板：混合后的液体通过溢流挡板进入澄清室，有效防止短路和返混现象，确保混合均匀。

2. 澄清室

澄清室是萃取槽的核心部分，负责实现混合液的分层与分离。该区域通常包括挡板、沉淀池、过滤器等设备。

• 挡板：用于引导液体流动，减少涡流和湍流，促进分层。

• 沉淀池：在重力作用下，密度较大的液体下沉至沉淀池，密度较小的液体则上浮至上层，实现初步分层。

• 过滤器：进一步去除分离出的固体颗粒和杂质，提高萃取液的纯度。

3. 分离结构

萃取槽的分离结构形式多样，常见的有管式、板式、环式等。这些结构通过优化液体流动路径和相际接触面积，提高萃取效率和分离效果。

• 管式结构：适用于处理量较小的场合，通过管道内的混合与澄清，实现物质的分离。

• 板式结构：通过多层板片的叠加，形成多个萃取级，适用于大规模连续生产。

• 环式结构：利用环形通道实现液体的循环流动，提高传质效率，适用于特定工艺需求。

萃取槽的优化方向

为了进一步提高萃取槽的分离效率和稳定性，可以从以下几个方面进行优化：

• 材质选择：选用耐腐蚀、耐高温的材料，如不锈钢、聚丙烯等，以适应不同介质和工艺条件。

• 结构设计：优化混合室与澄清室的结构布局，减少死角和涡流，提高混合与澄清效果。

• 操作参数：通过精确控制温度、压力、溶剂比等参数，优化萃取条件，提高分离效率。

• 智能化控制：引入智能化控制系统，实时监测设备运行状态，自动调整操作参数，确保设备稳定运行。

总结

萃取槽作为化工分离技术中的关键设备，其结构设计和功能布局对萃取效率与分离效果具有决定性影响。通过深入了解萃取槽的结构示意图，one体育 可以更好地理解其工作原理和优化方向。未来，随着材料科学、制造工艺及智能化技术的不断发展，萃取槽的性能将进一步提升，为化工行业的绿色发展贡献力量。
